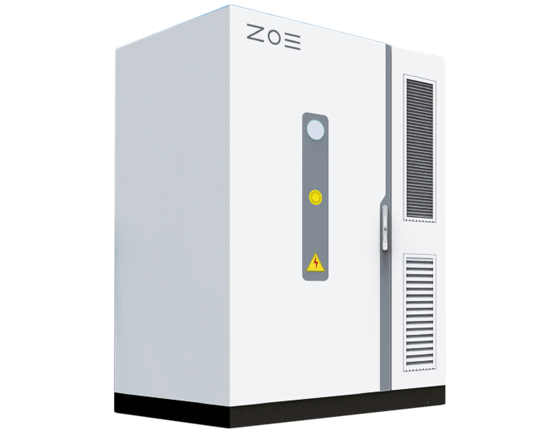

C215L-A-EU
105kW / 215kWh | 0.5C
- Bezpečné a spoľahlivé
- Nákladovo efektívne
- Flexibilné nasadzovanie
- Inteligentné riadenie
| Údaje o batérii | ||
|---|---|---|
|
Cell type |
|
LFP |
|
Inštalovaný výkon |
|
280 Ah |
|
Sériovo-paralelný typ |
|
1P240S |
|
Menovitá kapacita jedného balenia |
|
43.008 kWh |
|
Číslo balenia |
|
5 |
|
Nominálna energetická kapacita systému |
|
215.04 kWh |
|
Menovité jednosmerné napätie |
|
768 V |
|
Menovitý rozsah jednosmerného napätia (DC) |
|
672~864 V |
|
Menovitý jednosmerný prúd (DC) |
|
140 A |
|
Údaje o striedavom prúde (AC) |
|
|
|
Menovitý výkon striedavého prúdu (AC) |
|
105 kW |
|
Menovité striedavé napätie |
|
400 Vac |
|
Menovitá frekvencia |
|
50/60 Hz |
|
Menovitý striedavý prúd (AC) |
|
152 A |
|
Max. Striedavý prúd (AC) |
|
167 A |
|
Typ zapojenia striedavého prúdu |
|
3W/N+PE |
|
Účinník |
|
-1 ~ 1 |
|
Všeobecné údaje |
|
|
|
DOD |
|
95% |
|
Hlučnosť |
|
≤75dB |
|
Stupeň ochrany |
|
IP 55 (Miestnosť s batériami&PCS |
|
Spôsob chladenia |
|
Kvapalinové chladenie/ohrev |
|
Protipožiarny systém |
|
Aerosol |
|
Rozsah prevádzkových teplôt |
|
-19 ~ 55° C ( > 45° C bez kondenzácie) |
|
Relatívna vlhkosť |
|
5% ~ 95% RH |
|
Maximálna pracovná nadmorská výška |
|
2000 m |
|
Zobrazenie |
|
Web/ LED |
|
Rozhrania COM |
|
RS485/ Ethernet |
|
Rozmery (D*Š*V) |
|
1344*1399*2080 mm |
|
Hmotnosť |
|
2450±50 kg |

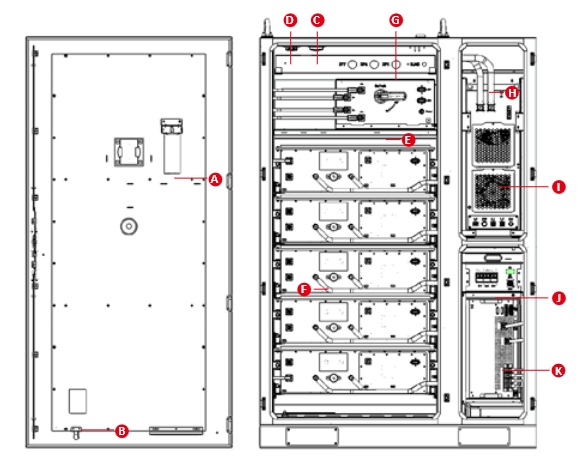

Vnútorná schéma výrobku
[A] - Tepelné aerosólové hasiace prístroje
[B] - Štítky s názvami výrobkov
[C] - Dymové hlásiče na detekciu požiaru
[D] - Požiarne hlásiče citlivé na teplotu
[E] - Vysokonapäťová riadiaca skrinka
[F] - Batériové moduly
[G] - Riadiaca jednotka EMU
[H] - Potrubie kvapalinového chladenia
[I] - Kvapalinový chladič
[J] - Napájací box
[K] - Systém premeny energie skladovania energie

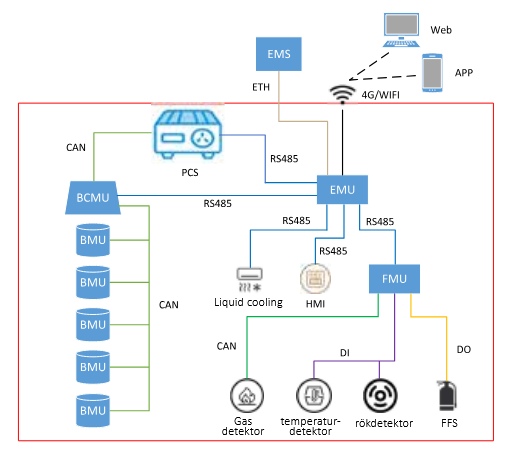

Komunikačná architektúra

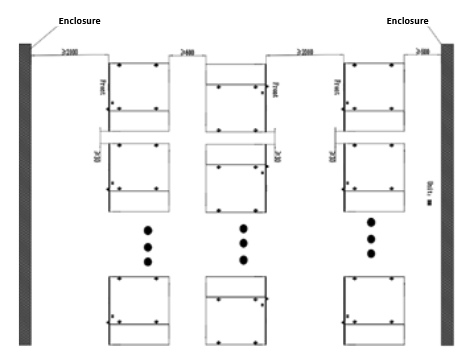

Rozloženie rôznych kabinetov na skladovanie energie
Poznámka: Prostredie miesta inštalácie musí spĺňať celkový objem vzduchu ≥ 2260 m³/h.
Prípady projektov

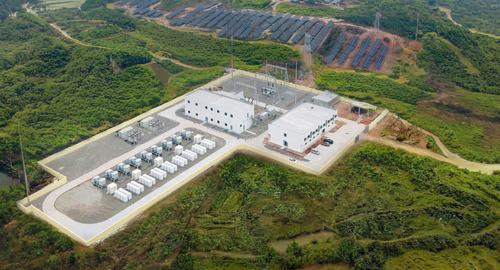

Výroba/obnoviteľná energia na strane siete so skladovaním

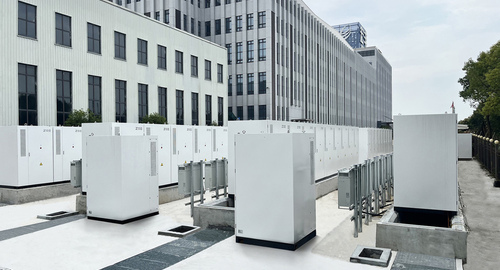

Komerčná a priemyselná energia z obnoviteľných zdrojov so skladovaním
